Seçenekler diyalog penceresini açar. Şekil 5.2.3-A da seçenekler diyalog penceresi verilmiştir.

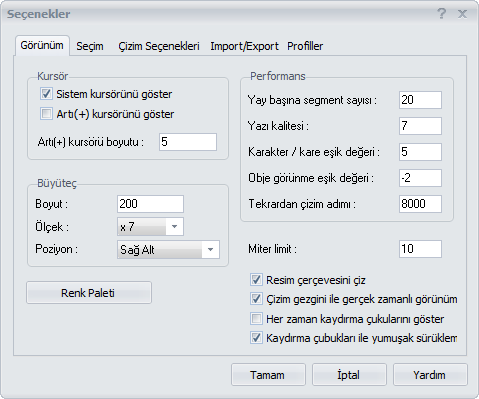

Şekil 5.2.3-A Seçenekler diyalog penceresİ
Seçenekler diyalog penceresi 5 adet başlık altında sayfalardan oluşmaktadır. Sırasıyla bu başlıklar şunlardır:
Görünüm:
Görünüm başlığı altında şu kısımlardan oluşur:
- Kursör:
- Sistem kursörünü göster: Sistem kursörünün gösterilip gösterilmeyeceği
- Artı (+) kursörünü göster: CAD için kullanılan artı şeklindeki kursörün gösterilip gösterilmeyeceği.
- Artı (+) kursörü boyutu: Artı kursörünün boyutu
- Büyüteç:
- Boyut: Eğer büyüteç açıksa büyütecin boyutu
- Ölçek: Büyütme ölçeği
- Pozisyon: Büyütecin pozisyonu
- Renk Paleti: Renk paleti seçmek için kullanılır
- Performans: Performans ile ilgili seçenekler bulunur
Seçim:
Seçim başlığı altında şu kısımlar yer alır: Şekil 5.2.3-B de seçim başlığı gösterilmiştir.

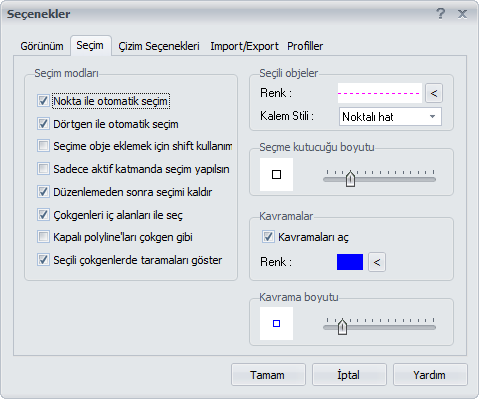

Şekil 5.2.3-B Seçenekler diyalog penceresinde seçim başlığı
- Seçim Modları:
- Nokta ile otomatik seçim: Bir noktaya tıklayarak noktanın üzerinde bulunduğu objenin seçilip seçilmeyeceği
- Dörtgen ile otomatik seçim: Dörtgen çizerek seçim yapılıp yapılmayacağı
- Seçime obje eklemek için shift kullanımı: Seçime obje eklemek için shift kullanılıp kullanılmayacağı
- Sadece aktif katmanda seçim yapılsın: Eğer sadece aktif katmandaki objelerin seçilmesi isteniyorsa
- Düzenlemeden sonra seçimi kaldır: Obje düzenlendikten sonra seçimi kaldırılsın
- Çokgenleri iç alanları ile seç: Çokgenleri seçerken iç alanlarıile seçer.
- Kapalı polyline’ları çokgen gibi: Kapalı polyline’ları çokgen gibi seçer
- Seçili çokgenlerde taramaları göster: Seçili çokgenlerde taramaları gösterir.
- Seçili Objeler:
- Renk: Seçili objelerin rengi
- Kalem Stili: Seçili objelerin çizgi stili
- Seçme kutucuğu boyutu: Obje seçilirken seçim kutucuğunun boyutu
- Kavramalar: Obje seçildikten sonra düzenleme noktalarına kavrama noktaları denir.
- Kavramaları aç: Kavramaları açar
- Renk: Kavramaların rengi
- Kavrama boyutu: Kavrama kutucukların boyutu
Çizim Seçenekleri
Çizim işlemleri ile ilgili seçenekler yer alır. Şekil 5.2.3-C de çizim seçenekleri verilmiştir.

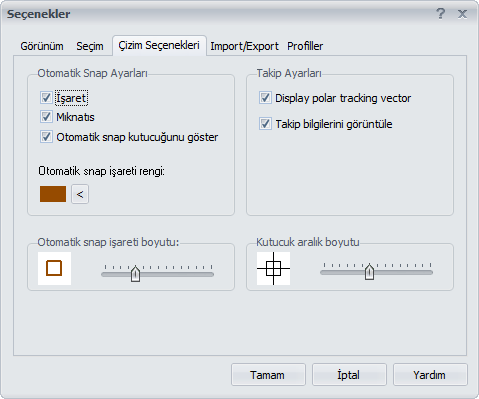

Şekil 5.2.3-C Seçenekler diyalog penceresinde çizim seçenekleri başlığı
- Otomatik Snap Ayarları:
- İşaret: Snap işaretinin gösterilip gösterilmeyeceği
- Mıknatıs: Mıknatısın açık olup olmayacağı
- Otomatik snap kutucuğunu göster: Snap kutucuğunu gösterir
- Otomatik snap işareti rengi: Snap işaretinin rengi
- Takip (Açılı Çizim Modu) Ayarları:
- Açılı Çizim modu takip vektörünü göster (Display polar tracking vector): Açılı çizim modunda çizim yaparken çeşitli açılarda çizim yapıldığında takip vektörü gösterilsin
- Takip bilgilerini görüntüle: Açılı çizim modunda çizim yaparken takip bilgileri görüntülensin.
- Otomatik snap işareti boyutu
- Kutucuk aralık boyutu
Import / Export:
Bu başlık altında çizimi import (Çizime dahil etme) ve export (Çizimi ihraç) etme seçenekleri yer alır. Burada import şekli ve export edilecek AutoCAD formatı seçilir.
Profiller:
Bu başlık altında ayarların kaydedildiği profiller seçilebilir. Varsayılan olarak Default profili seçilidir.
