Bloklar diyalog penceresi ile çizimde bulunan blok tanımları ve bunların düzenlemesi için gerekli araçlar yer alır.

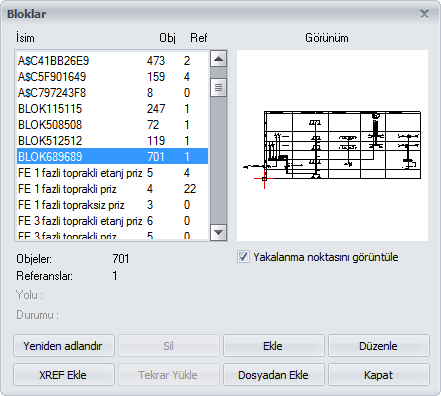

Şekil 5.2.1-A da bloklar diyalog penceresi verilmiştir.
Şekil 5.2.1-A Bloklar diyalog penceresi
Bloklar diyalog penceresi şu kısımlardan oluşmaktadır.
- İsim : Bu seçim alanında istenilen blok seçilir. Bu alanda Obj başlığı altında seçilen blok tanımında kaç obje olduğu ve Ref başlığı altında ise seçilen bloğa ait kaç blok referansı bulunduğunu yazar.
- Görünüm: Bu kısımda blok tanımının görüntüsü yer alır.
- Yakalanma Noktasını Görüntüle: Görünüm penceresinde seçilen bloğun yakalanma noktasının (eklenme noktası) görünüp görünmeyeceği
- Yeniden Adlandır: Bloku yeniden adlandırır.
- XREF Ekle: XREF eklemek için gerekli işlemleri başlatır.
- Sil: Seçilen blok tanımını siler
- Ekle: Seçilen bloktan bir referans ekler
- Dosyadan Ekle: Dosyadan blok ekler
- Tekrar Yükle: Bloğu tekrar yükler
- Düzenle: Bloğu düzenler
