Bir hattı ikiye bölmek için kullanılır.Bu bölme işlemi sonucunda birbirine yapışık iki hat elde edilir.Bu hatlardan silinmesi istenilen hat seçilir ve DELETE tuşuyla silinir.Hat kesim aracını başlatıldığında mouse imleci kesilmesi gereken hattın kesilecek noktasına yaklaştırılır. Kesilecek noktaya yaklaştırıldığında kesilecek nokta ile mouse imleci arasında bir çizgi görünür.Eğer mouse imleci hattın iç kısmında köşe noktaya yaklaştırılırsa köşeye kenetlenir.
Hat kesim aracının bir kullanım alanı da bütün linye bağlantıları dolmuş bir panonun linye kapasitesini artırmak.Çünkü dolu bir panoya yeni hat bağlanamamaktadır. Böyle bir panonun bütün linyeleri kesilir pano linye kapasitesi artırılır ve tekrardan linye bağlantıları yapılır.Şekil 2.2.2-A da bu durum örneklendirilmiştir.

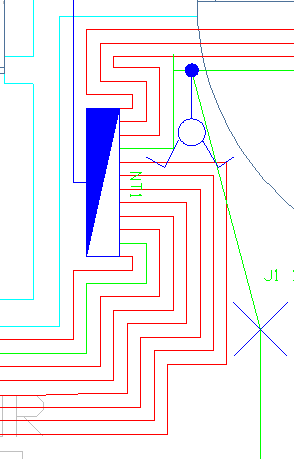

Dolu pano

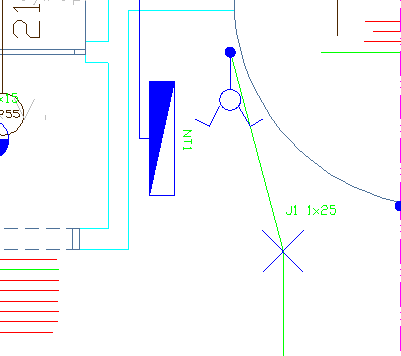

Panoya bağlı hatlar kesilir ve silinir ayrıca panonun kapasitesi artırılır

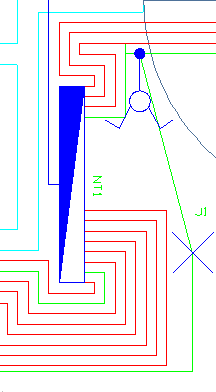

Panonun kapasitesi artırıldıktan sonra kesik hatlar devam ettirilir bağlantıları tekrar yapılır.
Şekil 2.2.2-A Dolu bir panonun kapasitesini artırma
