Blok Ekleme

Blok referansı eklemek için kullanılır. Projeye blok referansı eklemek için projeye önceden blok tanımlanmış olmalıdır.

Dikkat: Blok ve blok referansı ayrı kavramlardır. Bu iki kavram çoğunlukla aynı kelime ile ifade edilir bu kavramlar karıştırılmamalıdır. Blok ekleme bir tanımlama şeklini ifade eder. Yani blok referansları için kaynaklık eder. Blok referansı ise blokların örnekleri veya yerleştirme görüntüleridir. Blok referansları bir çeşit atıf veya bloklara olan referanstır.

Bu komut çalıştırıldığında blok yerleştir diyalog penceresi açılacaktır. Blok yerleştir diyalog penceresi Şekil 4.4.2-A da verilmiştir.

Blok yerleştir diyalog penceresinde şu kısımlar yer alır:

  • İsim: Referansı eklenecek bloğun ismi seçilir.
  • Bloklar…: Bloklar diyalog penceresini açar
  • Eklenme Noktası: Eklenecek noktayı belirlemek için
  • Ölçek: X, Y ve Z doğrultularında ölçeği belirler
  • Yön: Bloğun açısını belirler
  • Patlat: Eklendikten sonra patlatır yani bileşenlerine ayırır
  • Çoğaltma: Bloğu bir dizi halinde çoğaltmak için bu seçenek girilir. Çoğaltmada kolon sayısı , satır sayısı (Toplamda Kolon x Satır kadar) kadar blok referansı eklenir. Kolonlar ve Satırlar arasındaki mesafe dX ve dY olarak girilir.

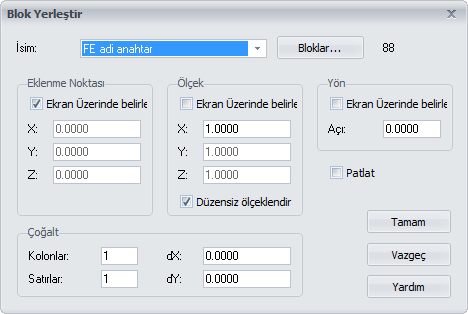

Şekil 4.4.2-A Blok yerleştir diyalog penceresi

Blok yerleştir diyalog penceresi açıldıktan sonra isim alanından blok çeşidi seçilir ve gerekli bilgiler girildikten sonra tamama tıklanır.

Dikkat:
FalcoCAD ‘te ismi FE öneki ile başlayan bloklar FalcoCAD’in elektrik için kullandığı özel bloklardir. Bu bloklar başka amaçlar içinde (Örneğin sembol listesi) eklenebilir. Fakat bunların silinmesi elektrik projesinin zarar görmesine sebep olur bu yüzden silinmemelidirler.
