Ekran üzerinde serbest eğriler çizmek için kullanılır. Komut çalıştırıldıktan sonra komut satırında ilk noktanın girilmesi istenir. İlk nokta girildikten sonra diğer noktaların girilmesi istenir. Böylece eğrinin uç noktaları belirlenir. İlk nokta girildikten sonra komut satırında şu mesaj görünecektir.
“Sonraki noktayı girin veya [End(son) /Close (kapat) / Pgon(çokgen) / Undo (geri)]:”
Yardımcı komutlar:

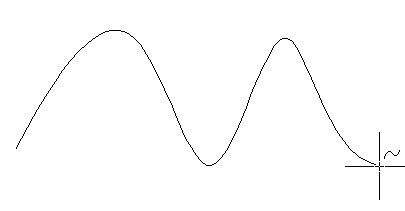

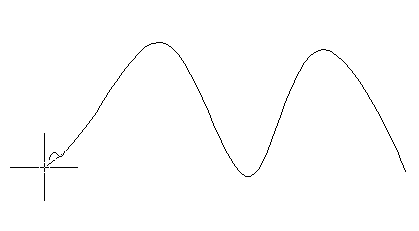

- End (son): Bu yardımcı komut girildiğinde eğri çizimi sonlandırmak için başlangıç ve son teğet açıları girilmesi istenir. Şekil 4.1.10 –A da başlangıç ve son teğet açıları girilirken gösterilmiştir.

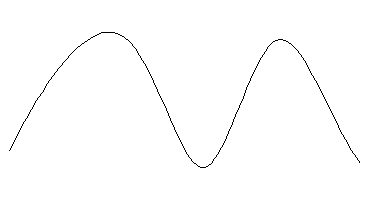

Şekil 4.1.10-A Spline komutunda End yardımcı komutu girildikten sonra (yukarıdan aşağıya) başlangıç teğet açısını, son teğet açısını belirleme ve Spline komutunu sonlandırma.
- Close (kapat): Bu yardımcı komut girildiğinde başlangıç teğet açısı girilmesi istenir ardından spline eğrisinin ilk noktası ile son noktası arasını birbirine bağlanır.
- Pgon (çokgen): Bu yardımcı komut girildiğinde başlangıç teğet açısı girilmesi istenir ardından spline eğrisinin ilk noktası ile son noktası arasını birbirine bağlanır ve oluşan çokgenin içini dolgu ile doldurur.
- Undo (geri): Spline çizimini bir adım geriye götürür.

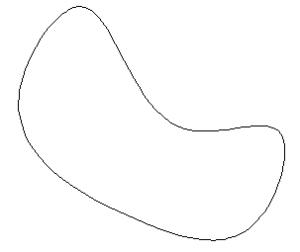

Close ve Pgon seçenekleri birbirine yakındırlar bu ikisinin farkı Şekil 4.1.10-B de örneklerle verilmiştir.
Şekil 4.1.10-B Spline komutunda Kapat (Solda) ve Pgon (Çokgen) yardımcı komutlarıyla çizilmiş örnekler
