Elips

Elips çizmek için ribbon menüden bu komut çalıştırılabileceği gibi ayrıca komut satırında ELLIPSE veya EL yazılarak da çalıştırılabilir.

Örnek:

Elips komutu çalıştırıldığında komut satırında şu mesaj görüntülenecektir.

“Merkez noktasını girin:”

Bu durumda elipsin merkez noktası tanımlanır. Merkez noktası tanımlandıktan sonra yön açısı ve ilk yarıçapı girilmesi istenir. Yön açısı ve ilk yarıçap için bir Şekil 4.1.7-A daki gibi bir nokta seçilir

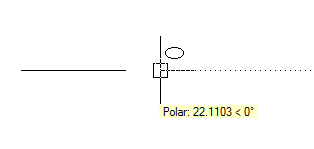

Şekil 4.1.7-A Açılı çizim modunda elipsin yön açısı ve ilk yarıçapının girilmesi.

Şekil 4.1.7-A da açılı çizim modunda elipsin yön açısı ve ilk yarıçapı girilmektedir. Yön açısı ve ilk yarıçapı belirlendikten sonra Şekil 4.1.7-B deki gibi ikinci yarıçapı belirlenir.

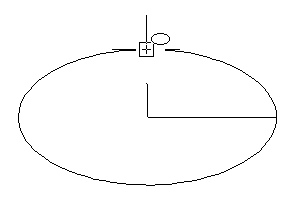

Şekil 4.1.7-B Elipsin ikinci yarıçapının tanımlanması

Elips’in Gripleri (Tutma yerleri)

Bir elips seçildiğinde üzerinde değişiklik yapmak için gripleri görünür. Elipsin giripleri Şekil 4.1.7-C de verilmiştir.

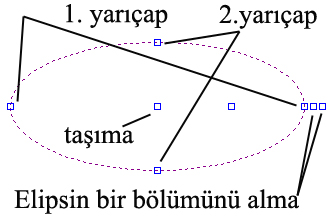

Şekil 4.1.7-C Elipsin gripleri

Elipsin griplerine bakıldığında elipsin üzerinde ve ikinci yarıçap doğrultusundaki gripleri ikinci yarıçapı , ilk yarıçap doğrultusundaki ve elips üzerindeki gripler ilk yarıçapı ayarlamak içindir. Elipsin dışındaki iki grip ise elipsin bir bölümünü almak içindir.Şekil 4.1.7-D de elips bir bölümü alınmış şekildedir.

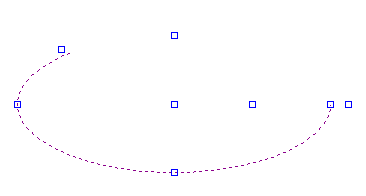

Şekil 4.1.7-D Gripler sayesinde elipsin bir bölümü alındıktan sonra.
