Nokta

Belirli stillerde noktalar eklemek için kullanılır. Bu komutu ayrıca komut satırına POINT veya PO yazılarak da çalıştırılabilir. Komut ilk defa çalıştırıldığında Şekil 4.1.8 de görüldüğü gibi basit stilde noktalar eklenir

Şekil 4.1.8-A Basit stilde eklenilen noktalar

Eklenecek noktaların stilleri Ribbon Menü > CAD Özellikleri > CAD Özellikleri > Nokta Stilleri menüsünden açılan Nokta Stilleri diyalog penceresinden tanımlanabilir. Nokta Stilleri diyalog penceresi Şekil 4.1.8-B de verilmiştir.

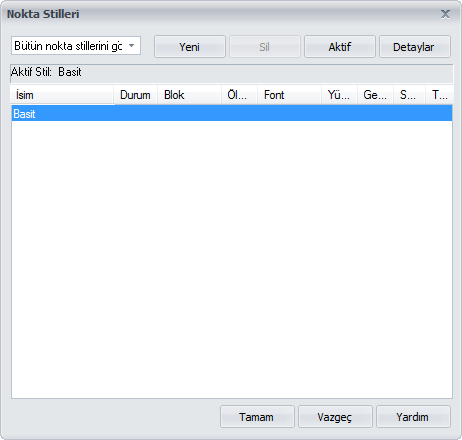

Şekil 4.1.8-B Nokta Stilleri diyalog penceresi



Nokta Stilleri diyalog penceresinde Basit stil seçili iken Detaylar butonuna tıklanırsa Şekil 4.1.8-C deki seçenekler görünür.

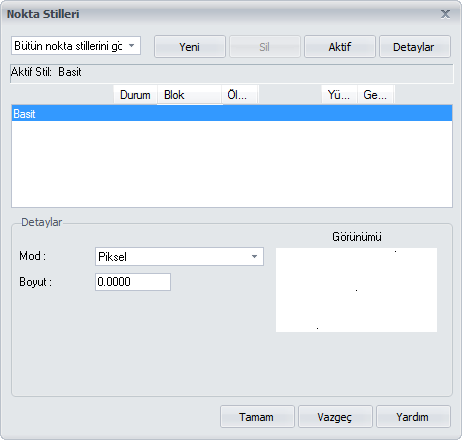

Şekil 4.1.8-C de Basit nokta stili için seçenekler

Basit nokta stili için Mod ve Boyut seçenekleri bulunur. Mod seçenek listeside Şekil 4.1.8-D deki seçenekler bulunur.

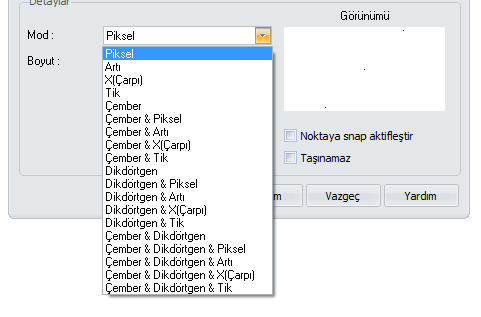

Şekil 4.1.8-D Basit stil için Mod seçenekleri



Basit stil için mod seçenekleri seçilerek farklı şekillerde noktalar elde edilebilir.Nokta şekli seçildikten sonra boyutu birim olarak girilir.Yeni bir stil oluşturmak için Nokta Stilleri diyalog kutusunda Yeni butonuna tıklanır.Yeni butonuna tıklandığında Şekil 4.1.8-E deki gibi seçenekler görünecektir.

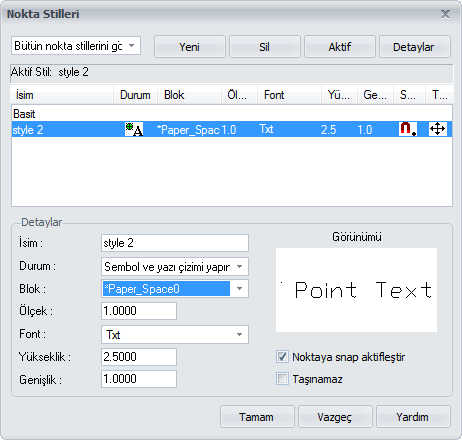

Şekil 4.1.8-E Yeni butonuna tıklandığında ortaya çıkan seçenekler

Yeni nokta stili seçeneklerinde Blok seçilebilir. Eğer blokta yazı varsa diğer seçenekler de kullanılabilir. Durum kısmında yazının görünüp görünmeyeceği belirlenir.

Yeni nokta stilini oluşturduktan sonra aktifleştirmek için nokta stilleri listesinden seçip Aktif butonuna tıklanır.
