Bu komut kapalı geometrik şekillerin içini dolguyla kaplamak için kullanılır. Bu komut ayrıca komut satırına HATCH veya HA yazılıp entere basılarak da başlatılabilir. Tarama komutu çalıştırıldığında “Tarama Ekleme” diyalog penceresi açılacaktır.Şekil 4.1.13-A da tarama ekleme diyalog penceresi görülmektedir.

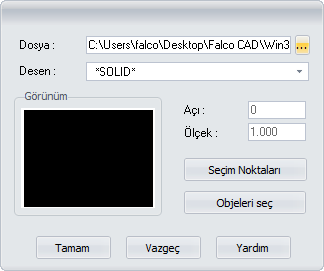

Şekil 4.1.13-A Tarama ekleme diyalog penceresi
Tarama ekleme diyalog penceresinde şu seçenekler bulunur:
- Dosya: Tarama desenlerinin yer aldığı dosyadır.
- Desen: Dolgu (tarama) için kullanılacak desen
- Seçim Noktaları: Dolgunun kaplayacağı kapalı geometrik şeklin iç noktası
- Objeleri Seç: Dolgu ile kaplanacak objeler için ikinci alternatif bir yöntem olarak obje seçerek dolgu ile kaplamak
- Açı: Dolgu şekillerinin açısı
- Ölçek: Dolgu şekillerinin ölçeği
Tarama eklemek için iki yöntem bulunmaktadır ister tarama ekleme diyalog penceresinde seçim noktaları seçerek ister objeleri seçerek dolgu yapılabilir.
SOLID Dolgu nedir?
İçinde şekil bulunmayan düz renkten oluşan dolgu desenidir.
Not:
FalcoCAD programında AutoCAD ’in bütün standart dolguları hazır olarak gelmektedir.
