Otomatik kolon şemasının çıkarılabilmesi için öncelikle otomatik tablo yükleme cetvelinin çıkarılmış olması gerekir. Eğer gerilim düşümü yapılmışsa en son yapılan gerilim düşümüne göre kablo kesitleri kolon şemada gösterilir. Gerilim düşümü otomatik veya manuel çıkarılabilir. Otomatik Kolon Şema sihirbazı Şekil 3.3.1-A da verilmiştir.

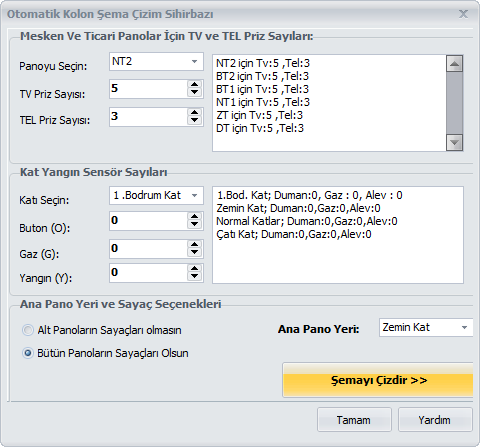

Şekil 3.3.1-A Otomatik Kolon Şema Sihirbazı
Şekil 3.3.1 de görüldüğü gibi sihirbaz üç kısımdan oluşmakta. İlk kısımda daire ve dükkanların TV ve TEL priz sayıları girilir. İkinci kısımda eğer yangın-alarm tesisatı varsa katlar için sensör sayısı girilir , alt kısımda ise iki alan bulunmaktadır sayaç seçenekleri kısmında eğer alt panoların sayaçları gösterilmesi isteniyorsa “Bütün Panoların Sayaçları Olsun” seçilir , istenilmiyorsa “Alt Panoların sayaçları olmasın” seçeneği seçilir. Son olarak ana panonun hangi katta olduğu seçilir.
Dikkat:
Eğer bir panonun TV ve TEL tesisatında görülmesi istenilmiyorsa veya TV ve TEL prizleri yoksa TV ve TEL priz sayıları 0 (sıfır) yapılır.
Bilgiler girildikten sonra “Şemayı Çizdir” düğmesine tıklanır. Çıkan şema sınırlarını gösteren dörtgen projede boş bir alana denk getirilir ve bir kez tıklanır.
Kolon Şema İçeriği
Kolon şemada şu kısımlar yer alır
- Kuvvet Tesisatı
- Acil Aydınlatma Tesisatı
- Merdiven Otomatiği Tesisatı
- Asansör Kuyu Aydınlatması
- Yangın-Alarm Tesisatı
- Zayıf Akım Tesisatı
- Televizyon Tesisatı
- Telefon Tesisatı
