Topraklama Hesabı

Topraklama Hesabı diyalog penceresi Şekil 3.2.3-A da verilmiştir.

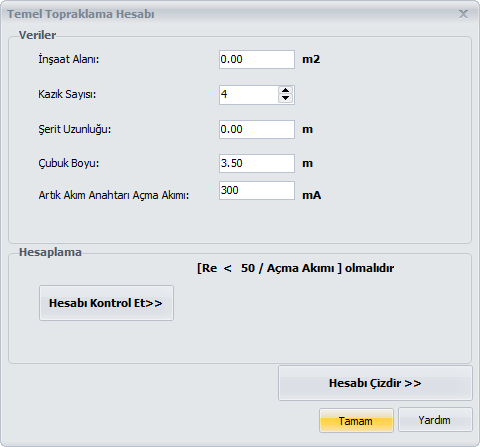

Şekil 3.2.3-A Topraklama Hesabı Diyalog Penceresi



Topraklama hesabı diyalog penceresi iki kısımdan oluşmaktadır: Veriler ve Hesaplama
Veriler kısmında inşaat alanı hesaplanır ve girilir, kazık adedi çubuk boyu Artık akım anahtarı veya kaçak akım koruma rölesinin açma akımı girilir.



Dikkat :

Burda yapılan topraklama hesabına göre binada kaçak akım koruma rölesinin kullanılması zorunludur.
Hesabın doğruluğu için Re (Dikey ve yatay topraklama dirençlerinin bileşkesi) < 50 /Açma Akımı
Burada 50V insan için gerilimin tehlikeli olmaya başladığı değerdir. Dokunma gerilimi olan 50V tan sonrası insan hayatı için tehlikelidir.
Verileri girdikten sonra hesabın kontrolü için “Hesabı Kontrol Et” düğmesine tıklanır.

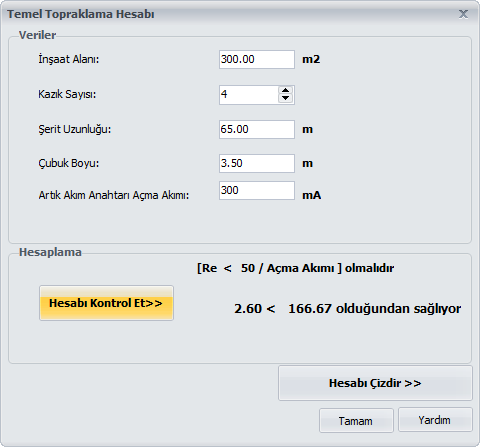

Hesap verileri girilmiş ve kontrolü yapılmış bir örnek Şekil 3.2.3-B de verilmiştir.

Şekil 3.2.3 -B Topraklama hesabında veriler girildikten sonra hesabın kontrolü.

Kontrolü yapılmış bir hesabı çizdirmek için “Hesabı Çizdir” butonuna tıklanır ve projede boş bir alana çizim sınırlarını gösteren dörtgen sığacak şekilde projeye eklenir.

İpucu:
Ribbon menüde Elektrik Hesap sekmesi altındaki bütün hesap ve şemalarda hesabı çizdirmek için hesabı çizdirme düğmelerine basıldıktan sonra projede eklenmesi gereken yere tıklanır.Birden fazla ekleme için birden fazla kez tıklama yapılmalıdır.Ekleme işleminin aktif olduğunu çizimin sınırlarını gösteren dörtgenden anlışabilir.

Hesaplama Şekli

Bu denklemlerde geçen ifadelerin anlamı:

ß =  Toprak özgül direnci
L =  Şerit uzunluğu
D =  Şerit çapı(eşdeğer alanı)
h  = Gömülme derinliği
l =  Çubuk boyu
S=Kazık Sayısı
Ry = Yatay topraklama eşdeğer direnci
Rç = Dikey topraklama eşdeğer direnci
Re = Toplam topraklama eşdeğer direnci
A=İnşaat alanı
K=3.14

Burada ß toprak şekline göre farklı değerler alır toprak şekillerinin bir listesi Tablo 3.2.3 –A de verilmiştir.

Toprak CinsiToprak Direnci
Bataklık5-40
Çamur Kil Humus20-200
Kum200-2500
Çakıl2000-3000
Dağılmış taş<1000
Kum taşı2000-3000
Granit50000
Morenin (buzul taşı)30000

Tablo 3.2.3-A Toprak Cinsleri

Dikkat:

Elektrik Tesislerinde Topraklamalar Yönetmeliğin’de Ek-K1 deki değerler dikkate alınırsa ß= 100 ohm.m kabul edilmiştir.Bu yüzden FalcoCAD hesaplamada bu değeri kullanır.
